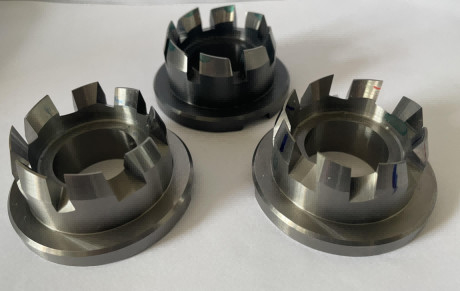

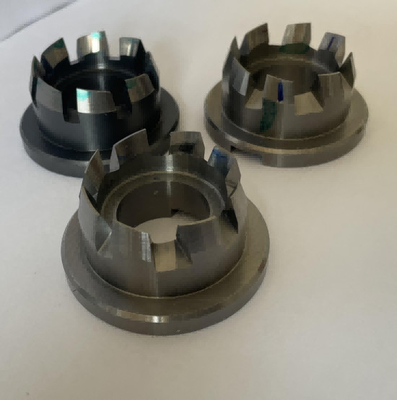

AT Coated Spiral Bevel Gear Cutter Alat Pemotong Gleason Silinder

Pemotong Gigi Bevel Spiral GLEASON

Pemotong penggilingan gigi bevel spiral, juga dikenal sebagai pemotong penggilingan Gleason, digunakan untuk memproses roda gigi bevel spiral dengan modulus 0,5 hingga 15 mm.Kepala pemotong yang umum digunakan memiliki diameter nominal 12,7 hingga 457,2 mm (1/2 hingga 18 inci), dan total ada 10 spesifikasi.Kepala pemotong frais 12,7 ~ 50,8 mm (1/2 ~ 2 inci) terbuat dari tipe integral, dan diameter yang lebih besar terbuat dari tipe sisipan.Kepala pemotong frais dapat dibagi menjadi dua kategori: kepala pemotong kasar dan kepala pemotong halus.Ada dua jenis cakram pemotongan kasar (dengan dua set gigi untuk pemotongan internal dan pemotongan eksternal) dan tiga sisi (dengan tiga set gigi untuk pemotongan internal, pemotongan eksternal dan pemotongan atas).Ada dua jenis cakram pemotongan halus: satu sisi (hanya ada satu jenis gigi pada pemotongan dalam atau luar) dan dua sisi.Kepala pemotong pemotong yang kasar membutuhkan banyak gigi pemotong dan kekakuan yang baik, dan ada cincin penyangga di belakang kepala pemotong untuk menahan gaya potong gigi pemotong;kepala pemotong pemotongan halus membutuhkan presisi tinggi, dengan gasket dan irisan, yang dapat secara tepat menyesuaikan posisi radial gigi pemotong.Tepi potong gigi pemotong pada berbagai kepala pemotong lurus dan memiliki sudut profil gigi tertentu.Gigi pemotong harus dipilih sesuai dengan jumlah pemotong yang dihitung untuk mendapatkan profil gigi yang cocok dengan benar, dan jenis punggung sekop diadopsi untuk membuat gigi pemotong menjadi berat.Posisi radial dan sudut profil gigi tetap tidak berubah setelah penggilingan.Dengan perkembangan mesin penggilingan roda gigi efisiensi tinggi, beberapa jenis pemotong penggilingan baru telah muncul, seperti pemotong penggilingan dengan kekakuan tinggi untuk pemotongan kasar, pemotong penggilingan yang dipasang di baji, dan selain metode semi-hobbing yang digunakan saat pemesinan besar roda Kepala pemotong silinder dan kepala pemotong pembentuk spiral, dll.
